用户指南

说明：本用户指南分为两部分 基础功能和高级功能

基础功能：用户开发的网关、设备协议符合当前平台模板的协议格式，此时，用户可以参照平台基础功能说明部分进行网关、设备接入平台。基础功能相对高级功能的网关、设备接入过程，能够简化较多开发步骤。平台模板的协议格式说明如下：

1. TCP
   1. 网关连接平台时，上报第一个数据为网关编号，必须平台唯一，如网关imei号
   2. 网关连接成功后，进行DLT45-2007规约、DLT45-1997规约、ModbusTCP、ModbusRTU等设备数据的透传
   3. 网关和平台连接期间，网关可定时上报心跳包到平台以维持正常连接
2. UDP
   1. 与平台通信时，网关数据格式为：“网关编号”+“@”+“设备数据”的16进制ASCII码数据，如：“383637373235303330333734333935”+“40”+“76030400000064FCDF”
   2. 其中“40”符合前面部分为网关编号的，后面部分为设备数据，设备数据支持以下格式：DLT45-2007规约、DLT45-1997规约、ModbusTCP、ModbusRTU
3. MQTT
   1. mqtt网关的clientid作为网关的编号，必须平台唯一
   2. mqtt发送设备数据时，payload内容为DLT45-2007规约、DLT45-1997规约、ModbusTCP、ModbusRTU格式的数据
4. COAP
   1. 与平台通信时，uri第一部分作为网关的编号，必须平台唯一，如：“/864388040039566/reportTemperature”
   2. body数据格式：DLT45-2007规约、DLT45-1997规约、ModbusTCP、ModbusRTU
5. HTTP
   1. 与平台通信时，uri第一部分作为网关的编号，必须平台唯一，如：“/864388040039566/reportTemperature”
   2. body数据格式：DLT45-2007规约、DLT45-1997规约、ModbusTCP、ModbusRTU

高级功能：用户开发的网关、设备协议不符合当前平台模板的协议格式，使用平台模板无法正常解析时，可使用脚本解析方式进行解析。此时，用户进行网关或设备协议配置时，【模板类型】选项选择【自有模板】，除网关协议或设备协议配置需要编写脚本外，其他配置参照平台基础功能说明部分进行配置即可实现网关、设备接入平台。

接入了解

数据包处理流程

原始数据 -> 平台预处理 -> 网关解析 -> 设备解析 -> 解析后处理

原始数据

网关或设备通过2G/3G/4G,nb-iot,wifi,有线网络连接到平台传输的数据。

平台预处理

从硬件端传输到平台的数据差异性很大，需要平台先对数据做预处理操作，根据不同的通讯协议封装成不同格式。

1. TCP或UDP通讯协议

说明：

通过TCP或UDP通讯协议传输到平台的数据，平台统一解码成十六进制字符串再封装。

出参格式：

{
  "source_data":"原始数据16进制ASCII码字符串",
  "mduProtocolCode":"协议编号",
  "channel":"连接通道"
}

2. MQTT通讯协议

说明：

clientid作为网关编号，payload数据作为原始数据，topic,options存放到options对象中。

出参格式：

{
    "source_data": "payload数据",
    "module_code": "网关编号",
    "options": {
    	"topic": "主题",
    	"option1": "选项1"
    }
}

2. Http、Coap通讯协议

说明：

url第一部分作为网关编号，payload数据作为原始数据，options存放到options对象中。

格式：

{
	"source_data": "payload数据",
	"module_code": "网关编号",
	"options": {
		"option1": "选项1"
	}
}

网关解析

平台预处理后会包装成固定的json格式数据，然后将其交由对应的网关协议进行解析。

1. 解析类型
   • 平台已有模板解析--通过配置可完成解析，接入方便，只能解析标准协议
   • 自有模板解析--编写脚本进行解析，接入有难度，能适配各种协议
2. 解析完成后出参

{
	"success": "解析状态",
	"err_msg": "信息",
	"module_code": "网关Code",
	"device_code": "设备Code",
	"packet_code": "包标识",
	"source_data": "原始数据",
	"remain_data": "剩余数据",
	"reply_data": "回复信息的16进制ascii编码",
	"event_time": "完成时间"
}

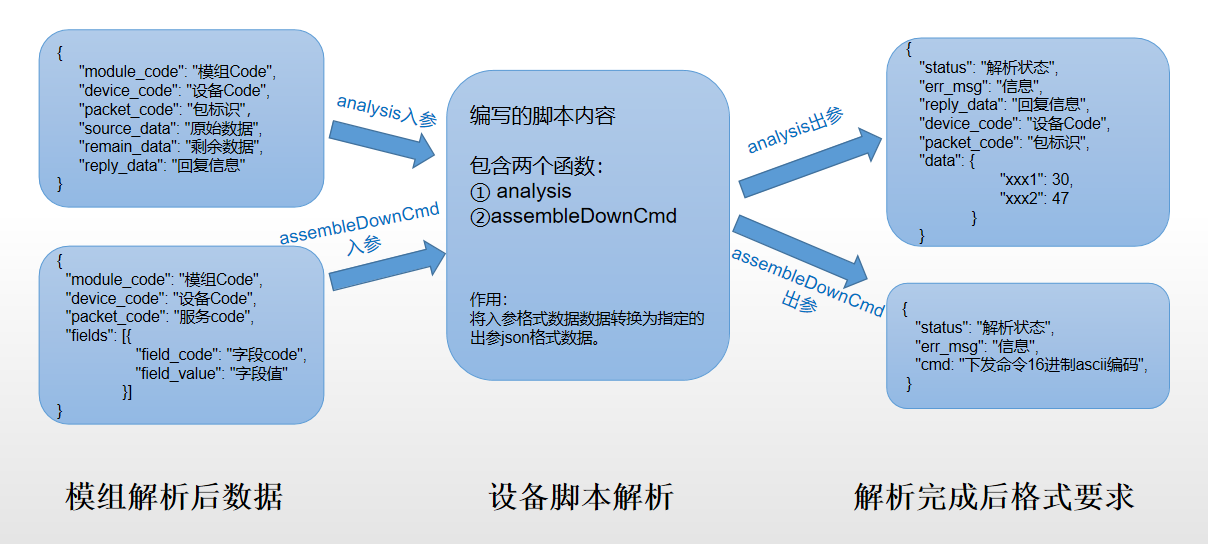

设备解析

网关协议解析后会包装成固定的json格式数据，然后将其交由对应的设备协议进行解析。

1. 解析类型
   • 平台已有模板解析--通过配置可完成解析，接入方便，适用于固定的数据格式协议。
   • 自有模板解析--编写脚本进行解析，接入有难度，能适配各种协议
2. 解析完成后出参（示例）

• analysis方法

{
	"status": "解析状态",
	"err_msg": "信息",
	"reply_data": "回复信息的16进制ascii编码",
	"device_code": "设备Code",
	"packet_code": "包标识Code",
	"data": {
		"temperature": 30,
		"humidity": 47
	}
}

• assembleDownCmd方法

{
	"status": "解析状态",
	"err_msg": "信息",
	"cmd ": "下发命令16进制ascii编码"
}

解析完成后平台处理

通过网关协议和设备协议解析后平台会进一步对数据进行处理，主要是为数据加上一些业务字段，方便进行数据分析，推送和存储。

最终结果：

{
	"status": "解析状态",
	"err_msg": "信息",
	"reply_data": "回复信息",
	"device_id": "设备Id",
	"device_code": "设备Code",
	"packet_code": "包标识Code",
	"data": {
		"temperature": 30,
		"humidity": 47
	}
}

基础接入功能

TCP协议

这个例子只是供用户参考开发，用户需要结合自己设备的特点进行更多扩展开发，并不仅限本例子。

本次模拟设备是modbus水表设备接入网关上报数据

1. 连接之后上报注册包 （网关编号），如：867725030374398
2. 定时上报心跳包“心跳包的值”，如：00
3. 平台定时发送采集数据指令到设备，“采集指令内容”，如modbus协议则发送采集指令为：01 03 02 00 01 79 84
4. 水表收到采集指令后，上报modbus数据给网关，网关透传水表modbus数据到平台， “水表modubs数据”，如：76030400000064FCDF

操作流程

总体流程为：创建网关协议 -> 创建网关 -> 创建设备协议 -> 创建设备 -> 观察设备状态

1. 登录物联网平台

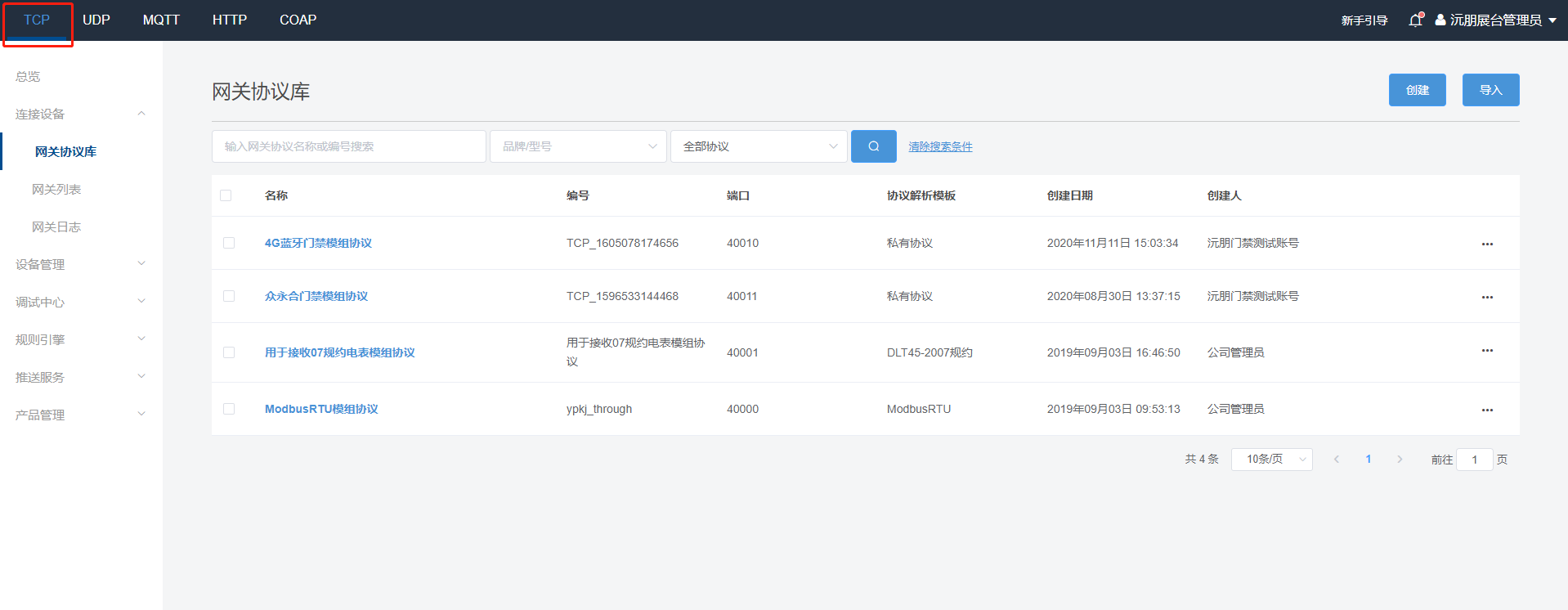

2. 选择TCP协议标签

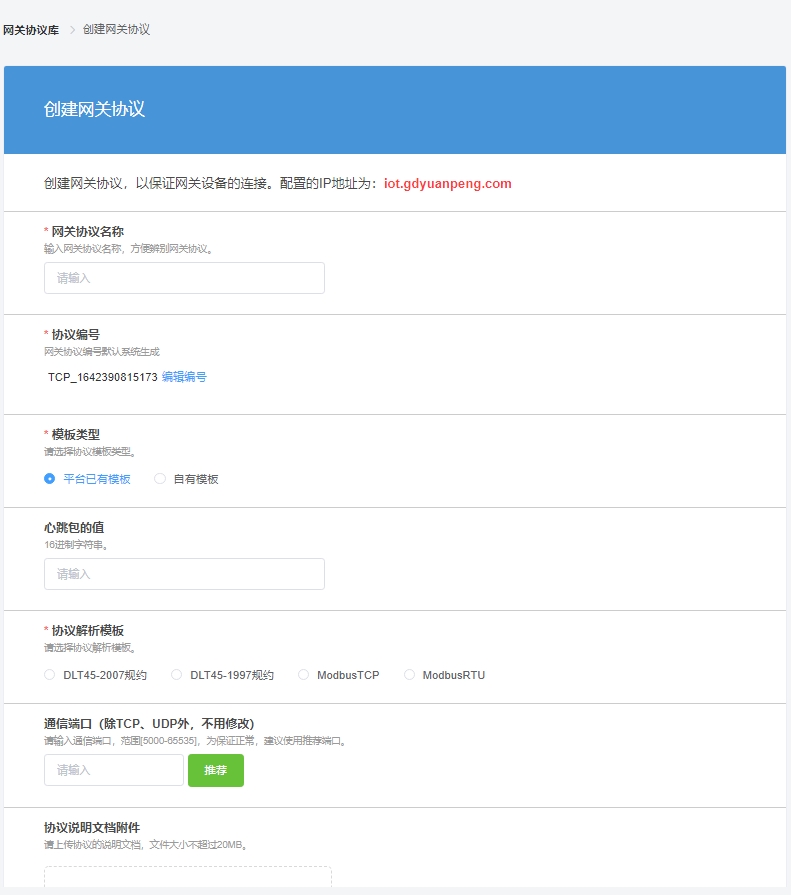

3. 创建网关协议



   关键参数说明：

   • 网关协议名称：为网关协议命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位
   • 协议编号：网关协议的唯一标识符。在系统中具有唯一性，添加时若协议编号已被使用，会添加失败。支持英文字母、数字和下划线，长度限制4-100
   • 模板类型：解析网关数据时所用的解析类型
     • 平台已有模板：需要网关通讯数据格式符合所选模板，默认选择此项，当选此项时需要网关连接平台之后，第一个数据发送一个唯一标识符，作为网关编号，之后可以发送设备数据和心跳包
     • 自有模板：自行开发网关解析协议脚本去适应网关通讯数据格式
   • 心跳包的值：选择平台已有模板时，网关和平台保持连接时需要定时上报的数据，数据为16进制字符串
   • 协议解析模板：平台的网关通讯数据格式支持以下4种：
     • DLT45-2007规约
     • DLT45-1997规约
     • ModbusTCP
     • ModbusRTU
   • 通信端口：平台为本协议开放的端口。在系统中具有唯一性，范围在5000-50000内的没有被占用的端口， 只有通信类型为tcp、udp时需要填写

4. 创建网关



   关键参数说明：

   • 名称：必填，填写网关名称
   • 网关编号：必填，填写网关编号，系统唯一，一般使用IMEI，此编号作为网关注册的标识
   • 网关协议：必填，选择网关协议
   • 离线检测时间间隔：必填，用于定时检测网关在线状态（要求离线检测时间间隔在 10 - 129,600 分钟之内）
   • 品牌：可选，此网关的品牌
   • 型号：可选，此网关的型号
   • 北向联网方式：可选，网关往平台发送数据连接方式
   • 南向联网方式：可选，网关连接传感器使用方式
   • 操作系统：可选，网关的操作系统
   • 加密类型：可选，网关的加密类型
   • SIM卡ICCID：可选，输入网关内SIM卡ICCID，以获取SIM卡使用状态
   • 备注：可选

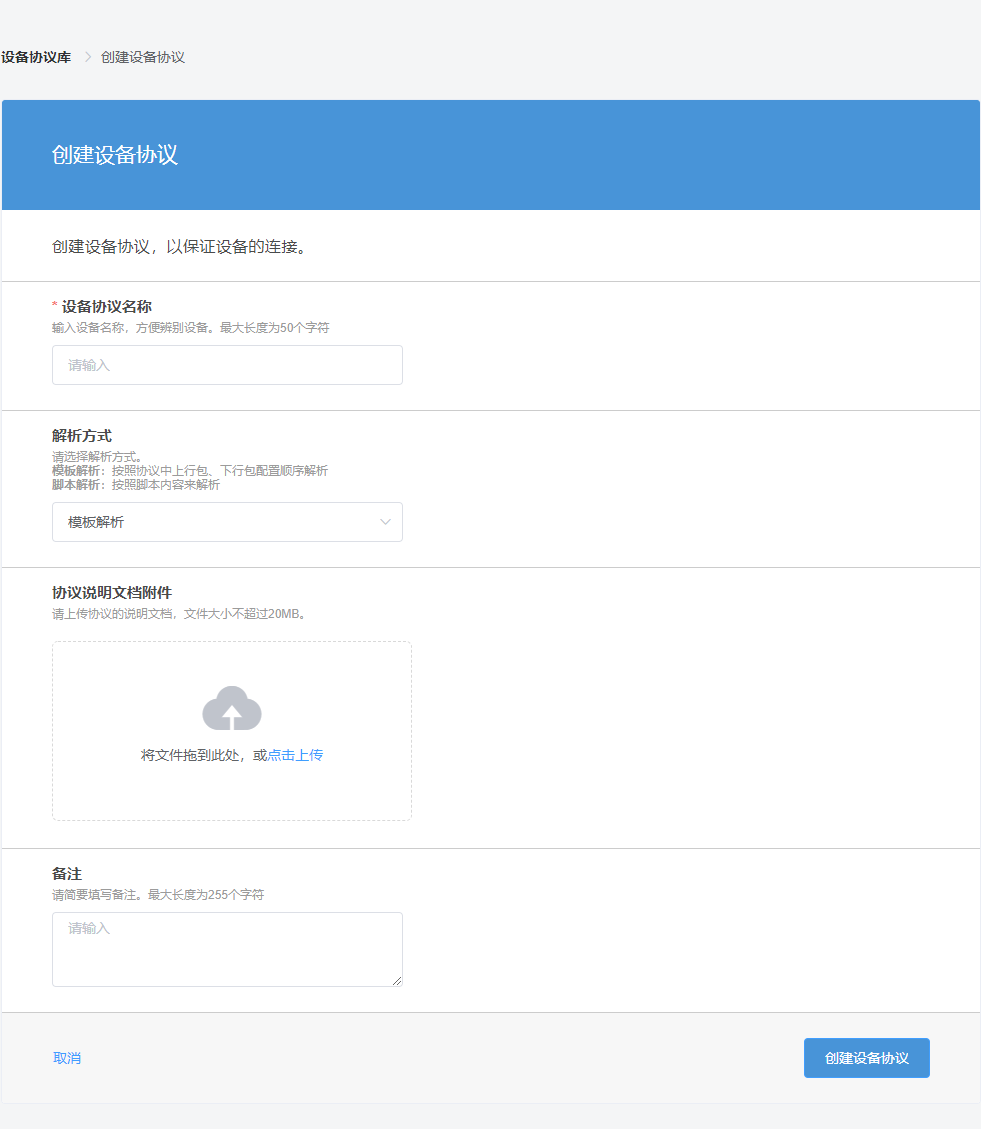

5. 创建设备协议



   关键参数说明：

   • 设备协议名称：必填，为设备协议命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位。

   • 协议编号：必填，设备协议的唯一标识。必须平台唯一。支持英文字母、数字和下划线，长度限制4~100

   • 解析方式：必填，网关解析后，得到的设备数据的解析方式

     1. 模板解析

     设备数据格式符合固定字节表示固定属性，

     如：第3到第6个字节共4个字节的长度用来表示温度属性值

     2. 脚本解析

     自行开发设备解析协议脚本去适应设备数据格式

   • 协议说明文档附件：可选

   • 备注：可选

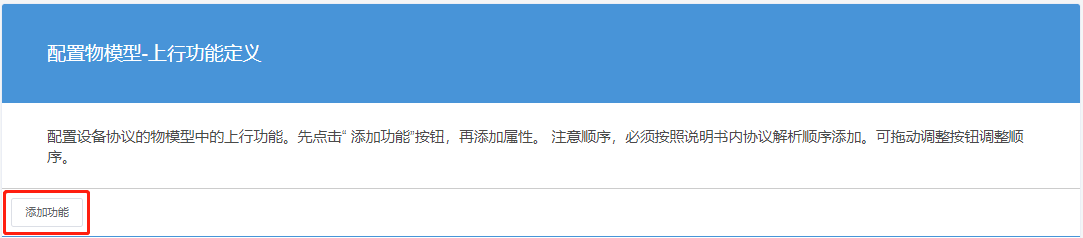

6. 创建完设备协议之后配置上行功能定义（设备发送给平台端）





   参数说明：

   • 上行功能定义code：设备数据类型标识，在设备协议中唯一。modubus格式数据取功能码作为标识符，为03。其它格式数据需要自行找出能够标识某次数据上报的数据类型。支持英文字母、数字和下划线，长度限制4~100
   • 功能名称：为设备数据类型命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位

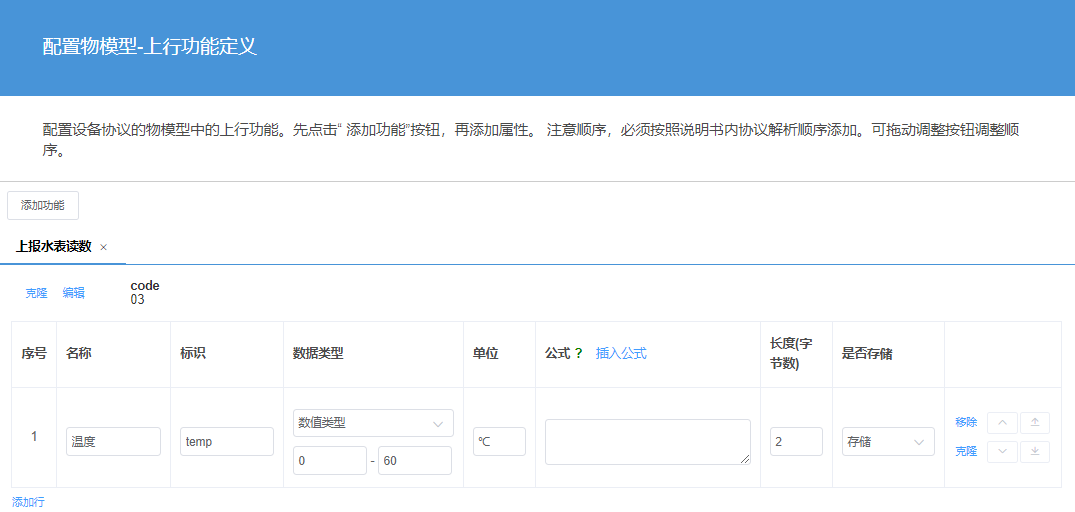

7. 点击确定，跳转到添加上行功能属性填写界面，点击添加行，为上行功能添加属性



   参数说明：

   • 名称：必填，为属性命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位
   • 标识：必填，属性的唯一标识。在设备协议中唯一。支持英文字母、数字和下划线，长度限制4~100
   • 数据类型：必填，属性的数据类型
   • 单位：属性的单位
   • 公式：解析属性时所用到的js公式，如采集的数据除以100，那么可以这样写：{标识} / 100
   • 长度：属性占位的字节数
   • 是否存储：属性是否需要存储到数据库

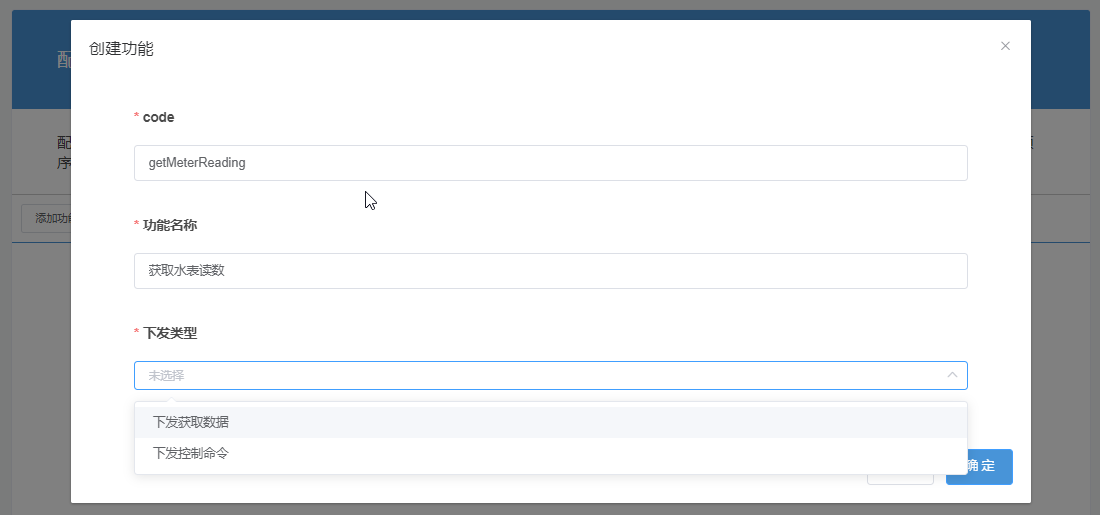

8. 点击保存，配置下行功能（平台发送数据给设备端）



   参数说明：

   • code：必填，功能的唯一标识。在设备协议中唯一。支持英文字母、数字和下划线，长度限制4~100

   • 包名称：必填，为功能命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位

   • 下发类型：必填，功能的控制方式

     1. 下发获取数据

     平台定时执行此项功能，如定时获取水表读数，时间在设备管理中配置

     2. 下发控制命令

     用户手动调用执行此项功能

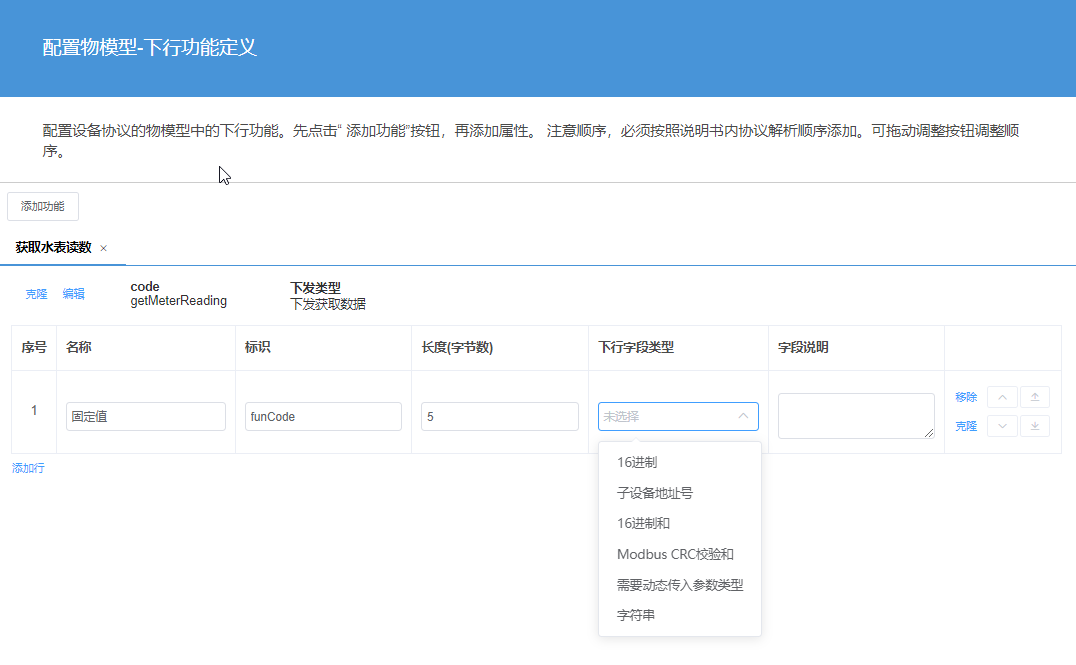

9. 点击完成，跳转到添加下行功能属性填写界面，为设备定义功能选项所需的输入参数。点击添加行，为下行功能添加属性，即调用设备功能时所用的输入参数，点击完成保存配置



   参数说明：

   • 名称：必填，为属性命名。支持中文、英文字母、数字和下划线，长度限制4~100

   • 标识：必填，属性的唯一标识。在设备协议中唯一。支持英文字母、数字和下划线，长度限制4~100

   • 长度：必填，属性的字节数

   • 下行字段类型：必填，属性的类型

     1. 16进制字符串

     填写固定的16进制ASCII码

     2. 地址号

     从设备中截取子设备号

     3. 16进制和

     将前面的参数进行16进制和计算

     4. crc校验和

     将前面的参数进行crc校验和计算

     5. 需要动态传入的参数

     调用功能时传入的动态参数，如设置空调的温度为25度

     6. 字符串

     调用功能时传入的字符串型参数

   • 字段说明：可选

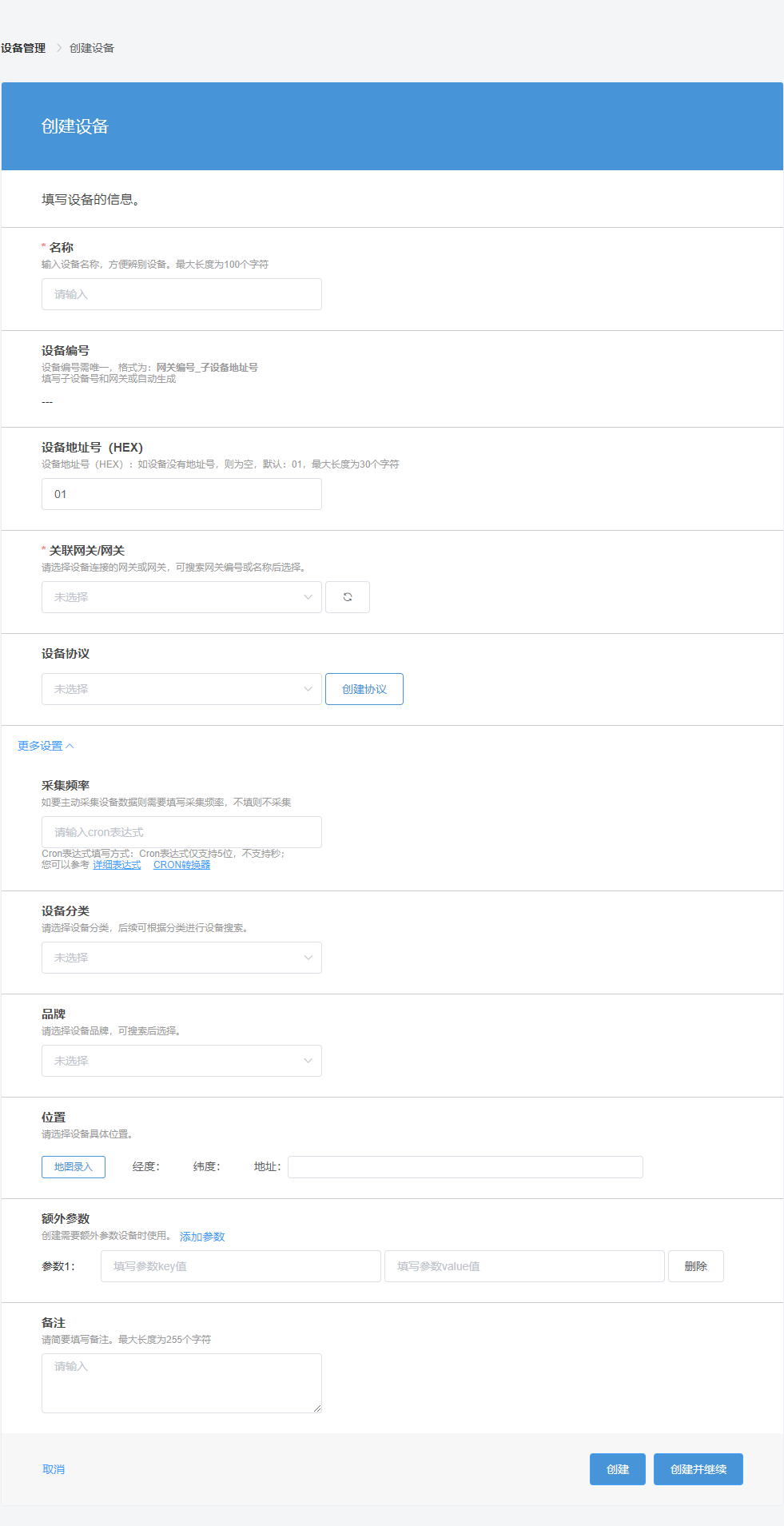

10. 创建设备



    参数说明：

    • 名称：必填，设备名称，支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位

    • 设备编号：必填，设备的唯一标识符。平台唯一性。支持英文字母、数字和下划线，长度限制4~100

      建议命名为“网关编号”+“_”+“子设备号（如没有，为01）”

      某些协议如modbus协议，强制命名为：“网关编号”+“_”+“子设备号（即子设备号）”

    • 关联网关：必填，设备所关联的网关

    • 设备协议：必填，解析设备数据所使用的协议

    • 采集频率：可选，平台定时发送指令给设备的cron表达式，cron表达式详见：

      []: http://crontab.org/ "crontab"

      ，不填则不主动采集

    • 设备分类：可选，设备的分类

    • 品牌： 可选，设备的品牌

    • 位置：可选，设备的位置

    • 额外参数：可选

    • 备注：可选

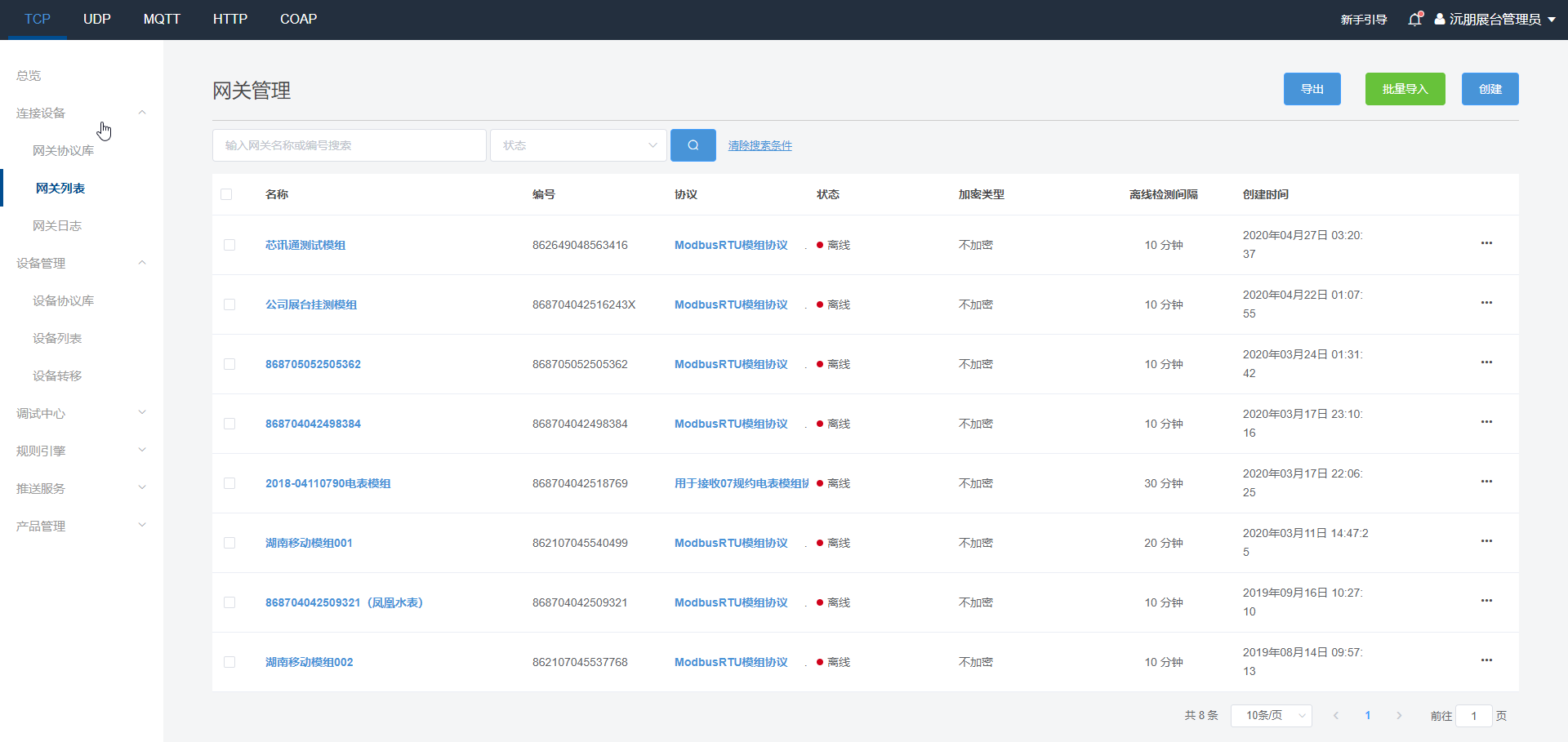

11. 查看网关状态

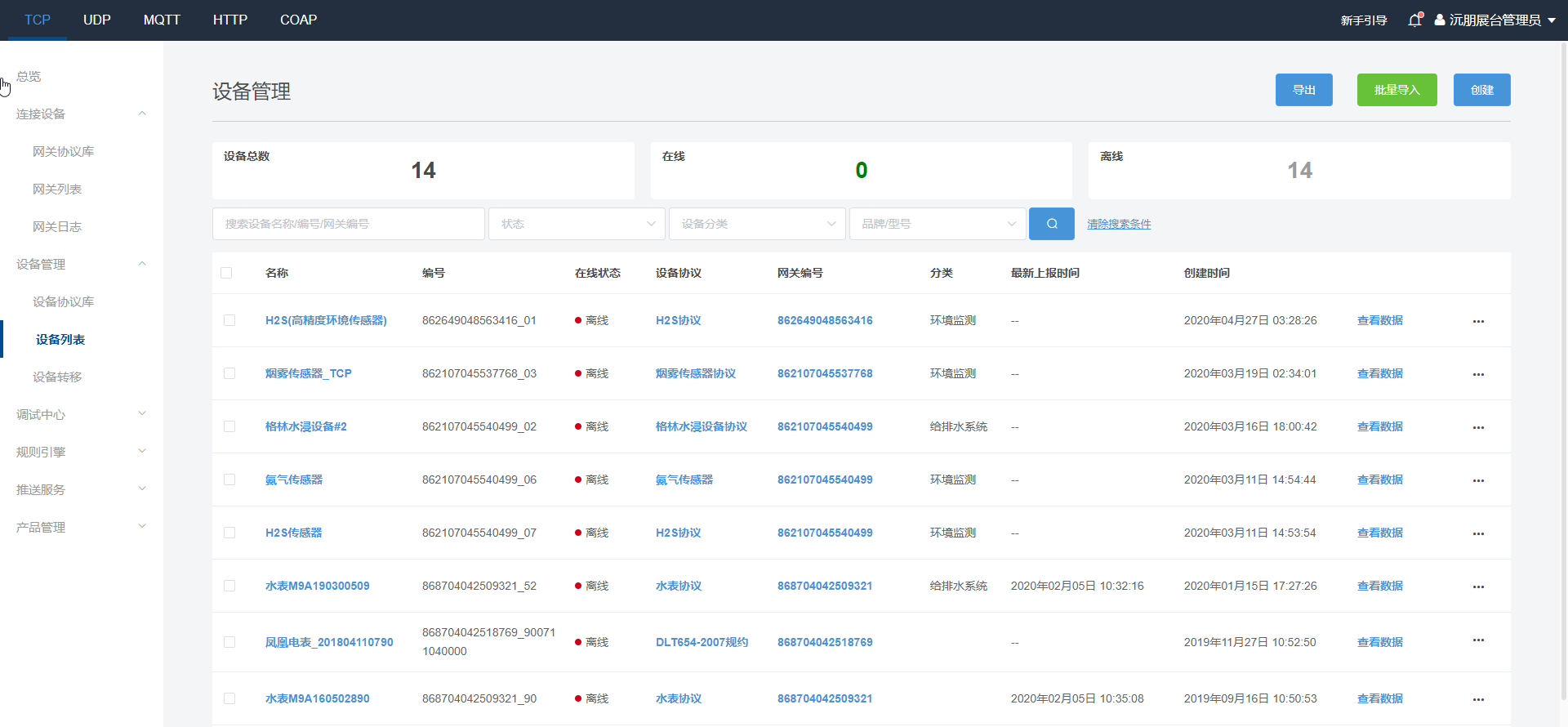

12. 查看设备状态

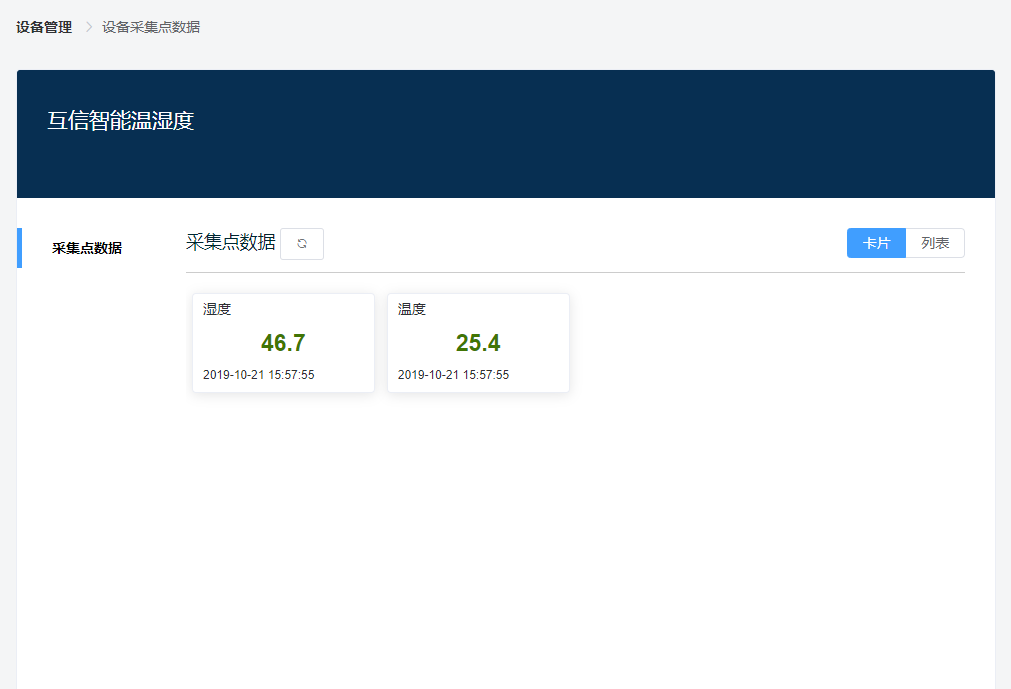

13. 查看解析后的数据

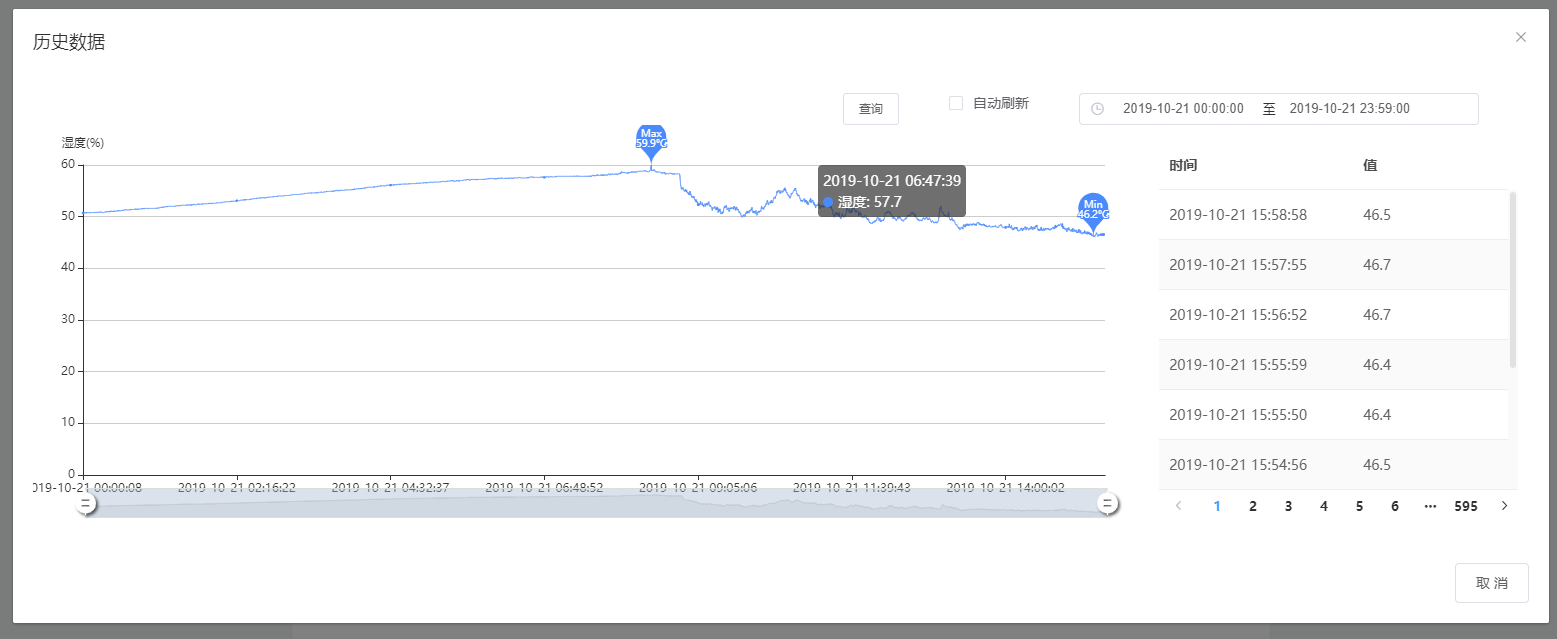

14. 查看统计图



    可根据时间查询，可自动刷新（5s一次）

MQTT协议

重要：

1. 网关的code不能以“system_mqtt_”作为开头

2. 网关不能订阅以根目录开头的主题，且第一部分必须为租户的id（租户id查看请参考），如：/7cdf9337eb454f2281051176ce9fdf1f/subSmog

说明：这个例子只是供用户参考开发，用户需要结合自己设备的特点进行更多扩展开发，并不仅限本例子。

本次模拟设备是modbus烟雾传感器设备接入网关通过mqtt协议包上报数据。

1. 网关通过mqtt协议连入平台

连接过程需要，用户名，密码，clientid（对应平台上网关的code,如：864388040039566）

2. 定时上报心跳包

自行根据mqtt协议实现

3. 网关订阅接收采集指令的主题

4. 平台定时推送采集指令到网关订阅的主题

5. 烟雾传感器收到采集指令后，上报modbus数据给网关，网关通过mqtt协议推送烟雾传感器modbus数据到平台

“烟雾传感器modubs数据”，如：“76030400000064FCDF”

操作流程

总体流程为：创建网关协议 -> 创建网关 -> 创建设备协议 -> 创建设备 -> 观察设备状态

1. 登录物联网平台

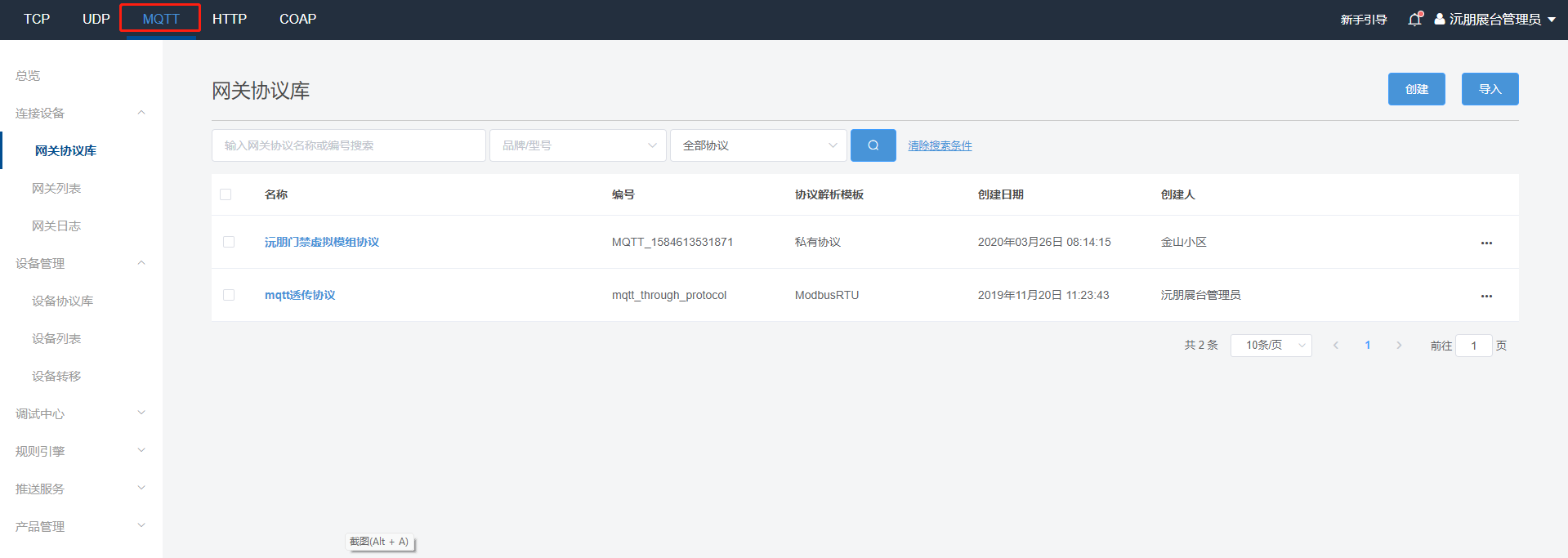

2. 选择MQTT协议标签

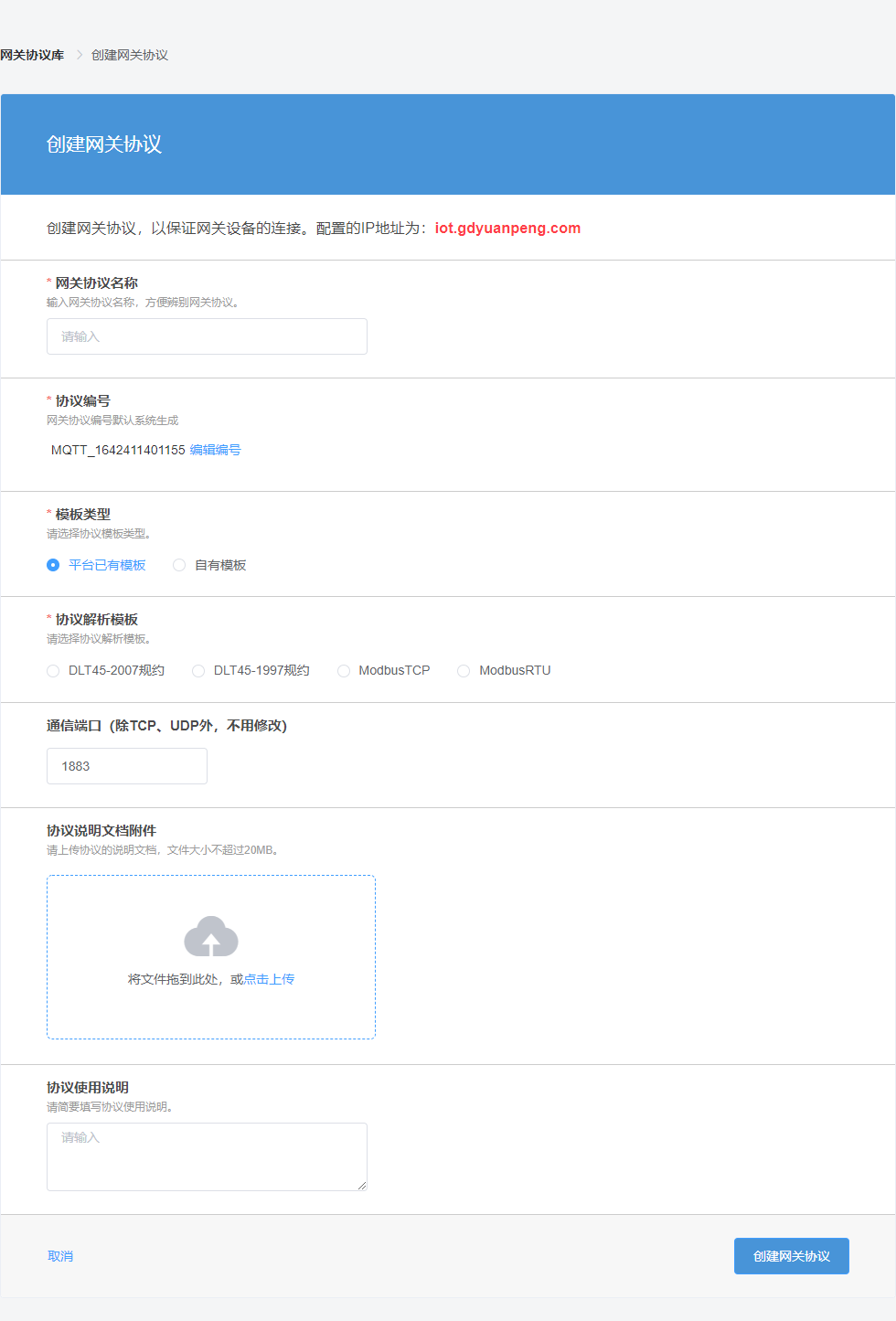

3. 创建网关协议



   关键参数说明：

   • 网关协议名称：为网关协议命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位
   • 协议编号：网关协议的唯一标识符。在系统中具有唯一性，添加时若协议编号已被使用，会添加失败。支持英文字母、数字和下划线，长度限制4-100
   • 模板类型：解析网关数据时所用的解析类型
     • 平台已有模板：需要网关通讯数据格式符合所选模板，默认选择此项，当选此项时需要网关连接平台之后，第一个数据发送一个唯一标识符，作为网关编号，之后可以发送设备数据和心跳包
     • 自有模板：自行开发网关解析协议脚本去适应网关通讯数据格式
   • 协议解析模板：平台的网关通讯数据格式支持以下4种：
     • DLT45-2007规约
     • DLT45-1997规约
     • ModbusTCP
     • ModbusRTU
   • 协议说明文档附件：可选
   • 协议使用说明：可选

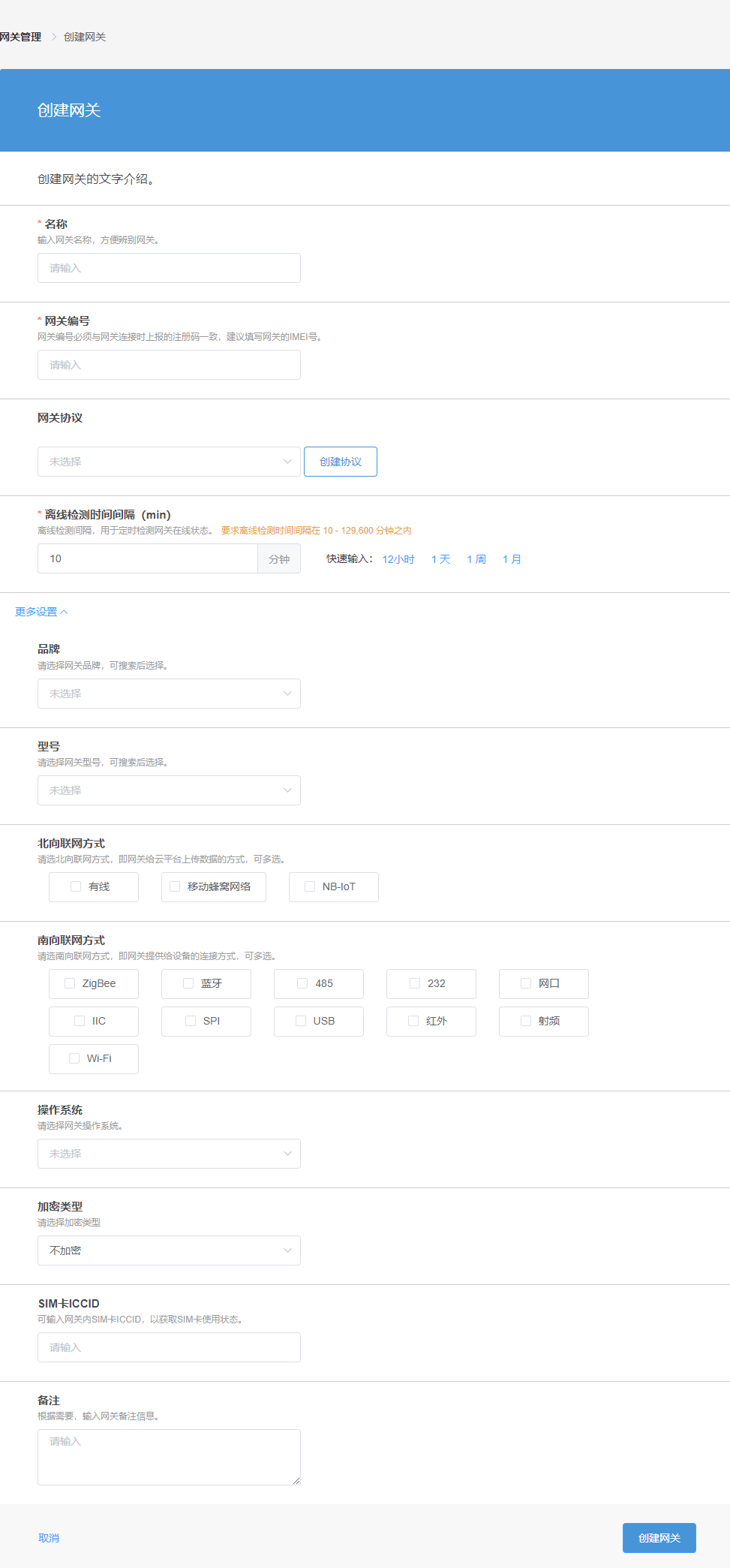

4. 创建网关



   关键参数说明：

   • 用户名：必填，主题订阅账号
   • 密码：必填，主题订阅账号的密码
   • 名称：必填，填写网关名称
   • 网关编号：必填，填写网关编号，系统唯一，不能以“system_mqtt_”作为开头，一般使用IMEI，此编号作为网关注册的标识
   • 网关协议：必填，选择网关协议
   • 品牌：可选，此网关的品牌
   • 型号：可选，此网关的型号
   • 北向联网方式：可选，网关往平台发送数据连接方式
   • 南向联网方式：可选，网关连接传感器使用方式
   • 操作系统：可选，网关的操作系统
   • 加密类型：可选，网关的加密类型
   • SIM卡ICCID：可选，输入网关内SIM卡ICCID，以获取SIM卡使用状态
   • 备注：可选

5. 创建设备协议



   关键参数说明：

   • 设备协议名称：必填，为设备协议命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位。

   • 协议编号：必填，设备协议的唯一标识。必须平台唯一。支持英文字母、数字和下划线，长度限制4~100

   • 解析方式：必填，网关解析后，得到的设备数据的解析方式。

     1. 模板解析

     设备数据格式符合固定字节表示固定属性，

     如：第3到第6个字节共4个字节的长度用来表示温度属性值

     2. 脚本解析

     自行开发设备解析协议脚本去适应设备数据格式

   • 协议说明文档附件：可选

   • 备注：可选

6. 创建完设备协议之后创建上行功能（设备发送给平台端）





   参数说明：

   • 上行功能code：设备数据类型标识，在设备协议中唯一。modubus格式数据取功能码作为标识符，为03。其它格式数据需要自行找出能够标识某次数据上报的数据类型。支持英文字母、数字和下划线，长度限制4~100
   • 功能名称：为设备数据类型命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位

7. 点击确定，跳转到添加上行功能属性填写界面，点击添加行，为上行功能添加属性



   参数说明：

   • 名称：必填，为属性命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位
   • 标识：必填，属性的唯一标识。在设备协议中唯一。支持英文字母、数字和下划线，长度限制4~100
   • 数据类型：必填，属性的数据类型
   • 单位：属性的单位
   • 公式：解析属性时所用到的计算公式，如采集的数据除以100，那么可以这样写：{标识} / 100
   • 长度：属性占位的字节数
   • 是否存储：属性是否需要存储到数据库

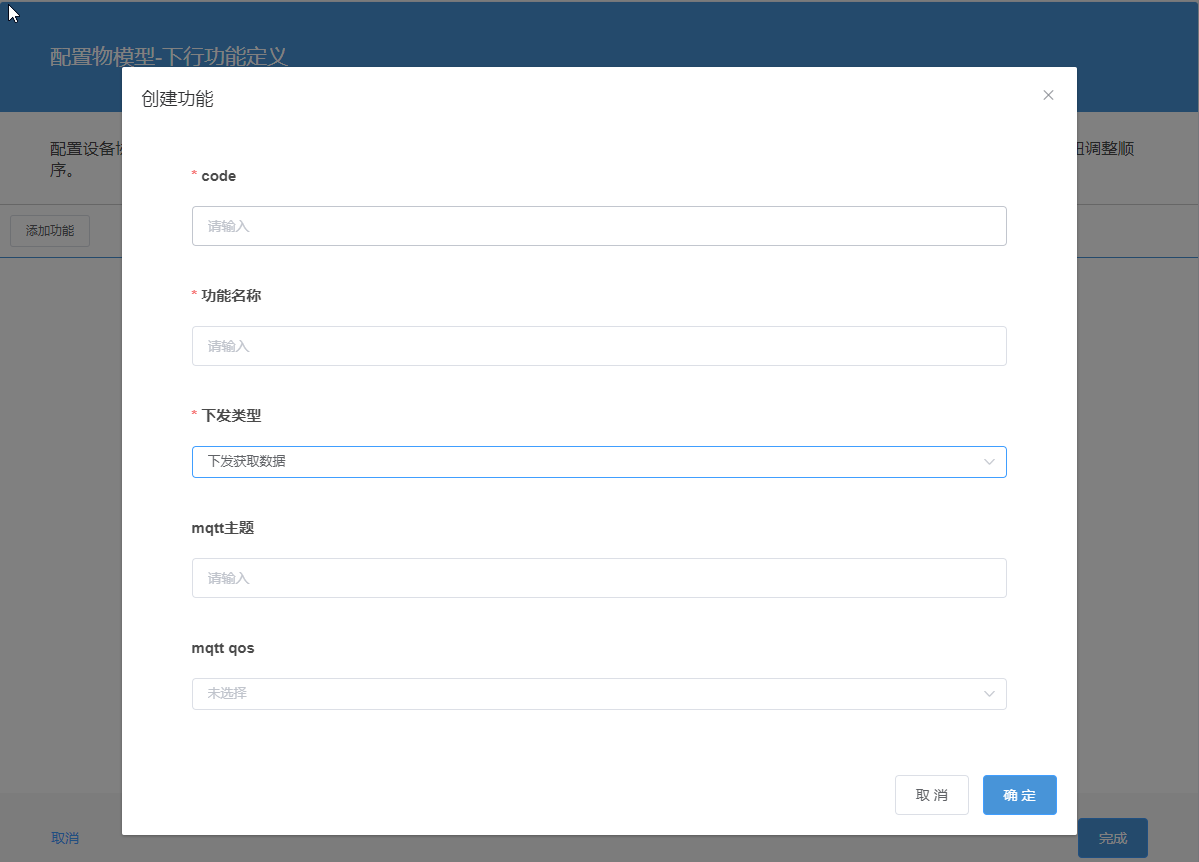

8. 点击保存，配置下行功能（平台发送数据给设备端）



   参数说明：

   • code：必填，功能的唯一标识。在设备协议中唯一。支持英文字母、数字和下划线，长度限制4~100

   • 功能名称：必填，为功能命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位

   • 下发类型：必填，功能的控制方式。

     1. 下发获取数据

     平台定时执行此项功能，如定时获取水表读数，时间在设备管理中配置

     2. 下发控制命令

     用户手动调用执行此项功能

   • mqtt主题：必填，接收该下发命令的主题。

   • mqtt qos：必填，mqtt服务质量等级。

     • 0表示只发送一次消息。
     • 1表示最少发送一次消息，确保消息到达。
     • 2表示确保消息到达且只会接收一次。

9. 点击完成，跳转到添加下行功能属性填写界面，为设备定义功能选项所需的输入参数。点击添加行，为下行功能添加属性，即调用设备功能时所用的输入参数，点击完成保存配置



   参数说明：

   • 名称：必填，为属性命名。支持中文、英文字母、数字和下划线，长度限制4~100

   • 标识：必填，属性的唯一标识。在设备协议中唯一。支持英文字母、数字和下划线，长度限制4~100

   • 长度：必填，属性的字节数。

   • 下行字段类型：必填，属性的类型。

     1. 16进制字符串

     填写固定的16进制ASCII码

     2. 地址号

     从设备中截取子设备号

     3. 16进制和

     将前面的参数进行16进制和计算

     4. crc校验和

     将前面的参数进行crc校验和计算

     5. 需要动态传入的参数

     调用功能时传入的动态参数，如设置空调的温度为25度

     6. 字符串

     调用功能时传入的字符串参数

   • 字段说明：可选

10. 创建设备



    参数说明：

    • 名称：必填，设备名称，支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位

    • 设备编号：必填，设备的唯一标识符。平台唯一性。支持英文字母、数字和下划线，长度限制4~100

      建议命名为“网关编号”+“_”+“子设备号（如没有，为01）”

      某些协议如modbus协议，强制命名为：“网关编号”+“_”+“子设备号（即子设备号）”

    • 关联网关：必填，设备所关联的网关

    • 设备协议：必填，解析设备数据所使用的协议

    • 采集频率：可选，平台定时发送指令给设备的cron表达式，cron表达式详见：

      []: http://crontab.org/ "crontab"

      ，不填则不主动采集

    • 设备分类：可选，设备的分类

    • 品牌： 可选，设备的品牌

    • 位置：可选，设备的位置

    • 额外参数：可选

    • 备注：可选

11. 查看接入状态

    包含网关状态，设备状态，解析后的数据，统计图等。详细步骤与TCP协议时的查看状态操作一致

UDP协议

这个例子只是供用户参考开发，用户需要结合自己设备的特点进行更多扩展开发，并不仅限本例子。

本次模拟设备是modbus水表设备接入网关上报数据

1. 连接之后上报注册包 （网关编号），如：867725030374398
2. 网关定时上报设备数据。

操作流程

总体流程为：创建网关协议 -> 创建网关 -> 创建设备协议 -> 创建设备 -> 观察设备状态

1. 登录物联网平台

2. 选择UDP协议标签

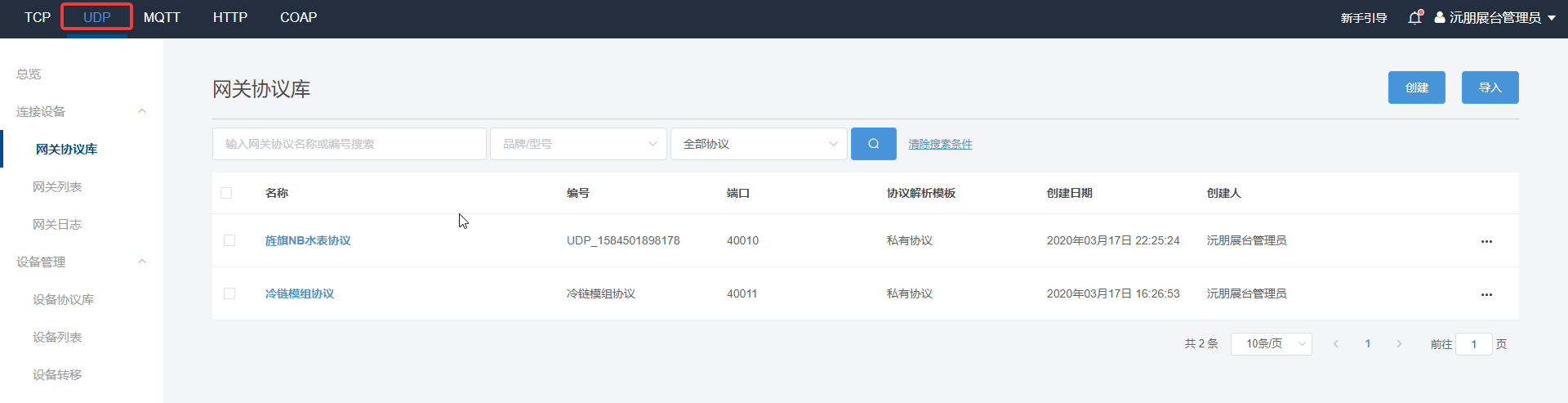

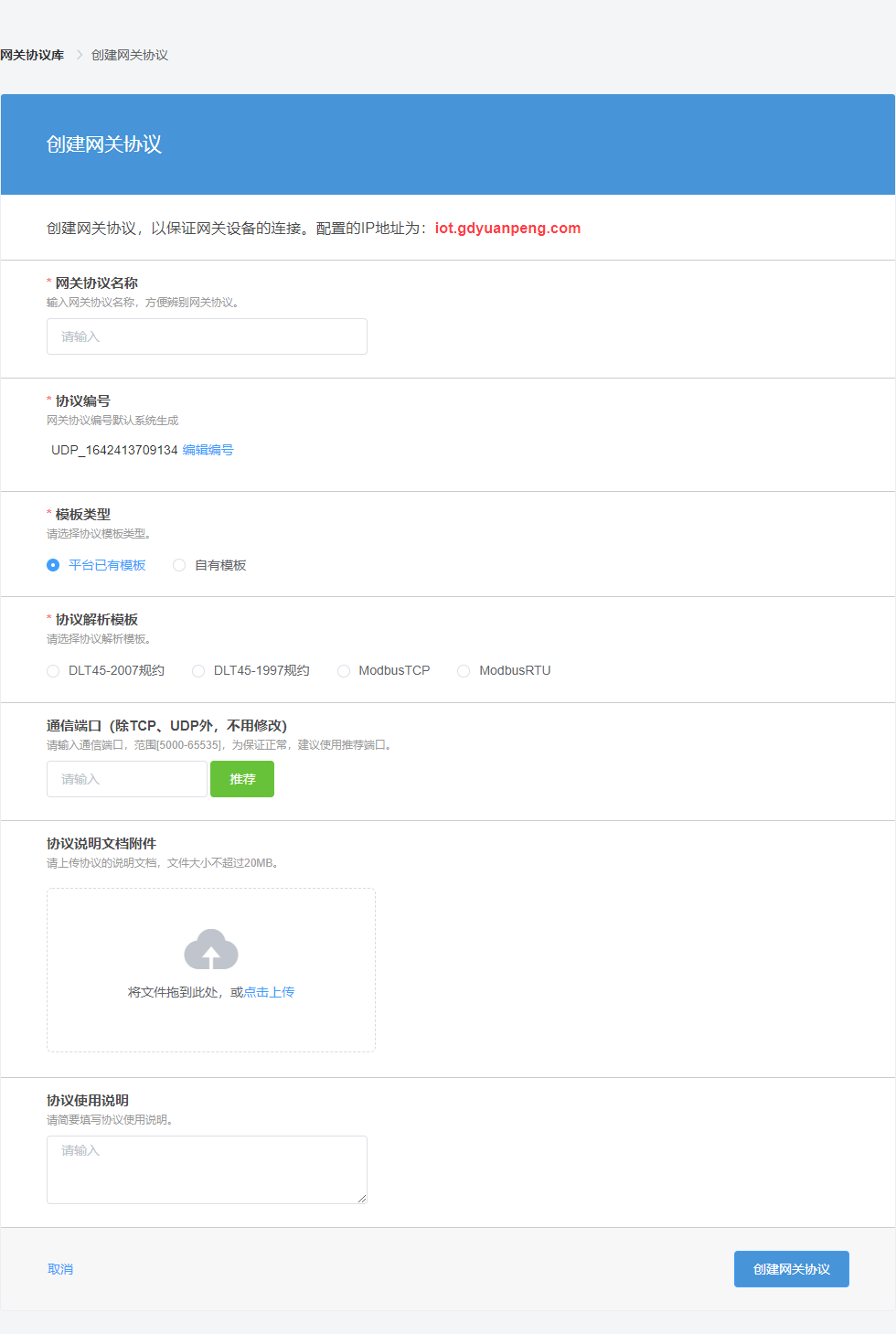

3. 创建网关协议



   关键参数说明：

   • 网关协议名称：为网关协议命名。支持中文、英文字母、数字和下划线，长度限制4~100，一个中文汉字算2位
   • 协议编号：网关协议的唯一标识符。在系统中具有唯一性，添加时若协议编号已被使用，会添加失败。支持英文字母、数字和下划线，长度限制4-100
   • 模板类型：解析网关数据时所用的解析类型。
     • 平台已有模板：需要网关通讯数据格式符合所选模板，默认选择此项，当选此项时需要网关连接平台之后，第一个数据发送一个唯一标识符，作为网关编号，之后可以发送设备数据和心跳包。
     • 自有模板：自行开发网关解析协议脚本去适应网关通讯数据格式
   • 协议解析模板：平台的网关通讯数据格式支持以下4种：
     • DLT45-2007规约
     • DLT45-1997规约
     • ModbusTCP
     • ModbusRTU
   • 通信端口：平台为本协议开放的端口。在系统中具有唯一性，范围在5000-50000内的没有被占用的端口， 只有通信类型为tcp、udp时需要填写
   • 协议说明文档附件：可选
   • 协议使用说明：可选

4. 创建网关

   详细操作与TCP网关接入相同，可参考TCP网关创建步骤。

5. 创建设备协议

   详细操作与TCP设备协议创建相同，可参考TCP设备协议创建步骤。

6. 创建设备

   详细操作与TCP设备创建相同，可参考TCP设备创建步骤。

7. 查看接入状态

   详细方法及操作与TCP接入后查看状态步骤相同，可参考TCP接入状态查看方法。

高级功能

说明：

1. 高级解析功能指脚本解析接入功能。
2. 脚本解析相对于模板解析较为复杂。
3. 脚本解析方式的解析能力更为强大。
4. 使用脚本解析时，【模板类型】选项选择--自有模板。
5. 高级解析功能除了编写脚本外，其他配置与基础接入时配置一致。

注意

1. 高级解析的脚本使用groovy语言进行脚本开发（文件后缀为.groovy）。
2. 高级解析的脚本约定只能引入alibaba处理json的工具包。

网关脚本解析

解析流程

原始数据传输到平台进行网关协议解析前，需要根据不同通讯方式将原始数据进行封装为指定格式，详情可参考接入了解章节。

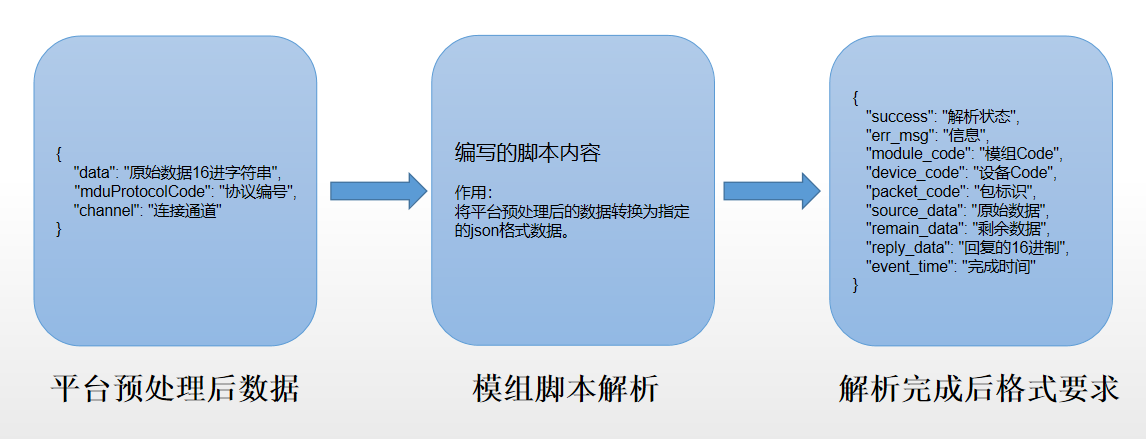

• 流程图（以tcp通讯方式为例，通讯方式不同入参稍有差别，详情可查看接入了解章节）：

• 网关协议脚本作用：

网关协议脚本作用就是将入参（平台预处理后的数据）转换为出参（解析后返回结果）指定的数据格式。

网关解析出入参说明

入参

参数	描述	备注
data	原始数据16进制ASCII码字符串	无
mduProtocolCode	协议编号	无
channel	连接通道	无
options	其他参数列表	以json格式存储多余参数
topic	主题	mqtt通讯方式中特有参数

格式：

{
	"source_data": "payload数据",
	"moduleCode": "网关编号",
	"options": {
		"topic": "主题",
		"option1": "选项1"
	}
}

出参

参数	描述
success	解析状态，bool类型，true或false
err_msg	解析返回说明，若数据有误，填写错误原因。
module_code	网关编号。
device_code	设备编号。
packet_code	上行数据分类标识。
source_data	原始数据。
remain_data	剩余数据，如解析了原始数据之后，对于已经无需使用的数据，舍弃掉，只留下尚未解析的设备数据。
reply_data	回复给客户端的信息的16进制ascii编码。
event_time	网关解析完成时间，设置系统当前即可

格式：

{
	"success": "解析状态",
	"err_msg": "信息",
	"module_code": "网关Code",
	"device_code": "设备Code",
	"packet_code": "包标识",
	"source_data": "原始数据",
	"remain_data": "剩余数据",
	"reply_data": "回复信息",
	"event_time": "完成时间"
}

网关解析脚本模板

解析脚本约定只能引入alibaba处理json工具包，引入其他包将导致审核不通过

import com.alibaba.fastjson.JSONObject

/**
 * sourceJsonInfo 入参
 * mJson 出参
 */
class TemplateProtocolAnalysisScript2 {

    JSONObject analysis(JSONObject sourceJsonInfo) {
        //封装解析返回的结果
        JSONObject mJson = new JSONObject()
        mJson.put("status", true)
        mJson.put("err_msg", "")
        mJson.put("module_code", "")
        mJson.put("device_code", "")
        mJson.put("packet_code", "")
        mJson.put("source_data", "")
        mJson.put("remain_data", "")
        mJson.put("reply_data", "")
        mJson.put("event_time", new Date().getTime())
        return mJson
    }

}

示例

url参数解析协议为例

入参 module_code=867725030374398&method=report&on_off=on&temperature=25&humidity=67

import com.alibaba.fastjson.JSONObject

/**
 * url参数解析协议
 *入参：module_code=867725030374398&method=report&on_off=on&temperature=25&humidity=67
 */
class TcpUrlParamProtocolAnalysisScript {

    JSONObject analysis(JSONObject sourceJsonInfo) {
        //原始数据的16进制ascii码
        String sourceHexStr = sourceJsonInfo.getString("source_data")
        //转换为字符串类型
        String urlParam = hexStringToString(sourceHexStr)
        //转换为json格式数据
        JSONObject paramJson = urlParam2JSONObject(urlParam, "&", "=")
        //获取网关编号
        String moduleCode = paramJson.getString("module_code")
        //定义设备编号为：网关编号+“_01”组成
        String deviceCode = moduleCode + "_01"
        //获取数据包的编号
        String packetCode = paramJson.getString("method")
        //封装解析返回的结果
        JSONObject mJson = new JSONObject()
        mJson.put("status", true)
        mJson.put("err_msg", "")
        mJson.put("module_code", moduleCode)
        mJson.put("device_code", deviceCode)
        mJson.put("packet_code", packetCode)
        mJson.put("source_data", sourceHexStr)
        paramJson.remove("module_code")
        paramJson.remove("method")
        mJson.put("remain_data", paramJson.toJSONString())
        mJson.put("reply_data", "")
        mJson.put("event_time", new Date().getTime())
        return mJson
    }

    /**
     * 将字符串转成JSONObject
     * @param mapString 待分割字符串
     * @param split 第一分隔符
     * @param subSplit 子分隔符
     */
    private JSONObject urlParam2JSONObject(String urlParam, String split, String subSplit) {
        String[] splitData = urlParam.split(split)
        JSONObject jsonObject = new JSONObject()
        for (int i = 0; i < splitData.length; i++) {
            String[] subSplitData = splitData[i].split(subSplit)
            jsonObject.put(subSplitData[0], subSplitData[1])
        }
        return jsonObject
    }

    /**
     * 16进制转换成为string类型字符串
     * @param s
     * @return
     */
    private String hexStringToString(String s) {
        if (s == null || s.equals("")) {
            return null
        }
        s = s.replace(" ", "")
        byte[] baKeyword = new byte[s.length() / 2]
        for (int i = 0; i < baKeyword.length; i++) {
            try {
                baKeyword[i] = (byte) (0xff & Integer.parseInt(s.substring(i * 2, i * 2 + 2), 16))
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
        try {
            s = new String(baKeyword, "UTF-8")
            new String()
        } catch (Exception e1) {
            e1.printStackTrace()
        }
        return s
    }
}

设备脚本解析

设备解析需要实现两个方法，analysis方法和assembleDownCmd方法（方法名需要一致）。

analysis方法用来解析设备数据(有上报数据的使用该函数)。

assembleDownCmd方法用来组装下发命令（有下发命令使用该函数）。

设备协议脚本可以包含上两个方法中任意一个，也可以包含多个。

解析流程

原始数据经过平台处理和网关解析后，会被封装成固定格式（网关解析的出参格式）进行设备协议解析，经过设备解析后，数据将再次被封装成特定的json格式（设备解析出参格式）。

• 流程图：

设备解析出入参说明

• analysis方法：

入参

参数	描述
module_code	网关编号。
device_code	设备编号。
packet_code	上行数据分类标识。
source_data	上报数据的16进制ascii编码。
remain_data	网关解析后剩余的数据。
reply_data	回复信息。

格式：

{
	"module_code": "网关Code",
	"device_code": "设备Code",
	"packet_code": "包标识",
	"source_data": "原始数据",
	"remain_data": "剩余数据",
	"reply_data": "回复信息"
}

出参

参数	描述
status	解析状态，bool类型，true或false
err_msg	解析返回说明，若数据有误，填写错误原因。
reply_data	回复消息的16进制ascii编码。
device_code	设备编号。
packet_code	包标识Code。
data	设备解析后的数据列表，json格式存储设备各指标数值。

格式：

{
	"status": "解析状态",
	"err_msg": "信息",
	"reply_data": "回复信息",
	"device_code": "设备Code",
	"packet_code": "包标识Code",
	"data": {
		"xxx1": 30,
		"xxx2": 47
	}
}

• assembleDownCmd方法：

入参

参数	描述
module_code	网关编号。
device_code	设备编号。
packet_code	下行数据分类标识。
fields	下行数据的属性数组。
field_code	属性标识。
field_value	属性的值

格式：

{
	"module_code": "网关Code",
	"device_code": "设备Code",
	"packet_code": "服务code",
	"fields": [
		{
			"field_code": "字段code",
			"field_value": "字段值"
		}
	]
}

出参

参数	描述
success	解析状态，bool类型，true或false
err_msg	解析返回说明，若数据有误，填写错误原因。
cmd	下发命令16进制ascii编码。

格式：

{
	"status": "解析状态",
	"err_msg": "信息",
	"cmd ": "下发命令16进制ascii编码"
}

设备解析脚本模板

解析脚本约定只能引入alibaba处理json工具包，引入其他包将导致审核不通过

import com.alibaba.fastjson.JSONObject

/**
 * 设备协议模板
 */
class TemplateAnalysisScript {

    /**
     * 数据解析方法
     * @param mAnalysisJson
     * @return
     */
    JSONObject analysis(JSONObject mAnalysisJson) {
        JSONObject dAnalysisJson = new JSONObject()
        dAnalysisJson.put("status", true)
        dAnalysisJson.put("err_msg", "")
        dAnalysisJson.put("device_code", "")
        dAnalysisJson.put("packet_code", "")
        dAnalysisJson.put("reply_data", "")
        dAnalysisJson.put("event_time", new Date().getTime())

        JSONObject dataJson = new JSONObject()

        dAnalysisJson.put("data", dataJson)
        return dAnalysisJson
    }

    /**
     * 组装命令方法
     * @param servicesJsonInfo
     * @return
     */
    JSONObject assembleDownCmd(JSONObject servicesJsonInfo) {
        JSONObject resultJson = new JSONObject()
        resultJson.put("status", true)
        resultJson.put("err_msg", "")
        resultJson.put("cmd", "")
        return resultJson
    }

}

示例

url参数解析协议为例

入参 module_code=867725030374398&method=report&on_off=on&temperature=25&humidity=67

import com.alibaba.fastjson.JSONArray
import com.alibaba.fastjson.JSONObject

/**
 * 沅朋温湿度开关设备协议
 */
class YpkjTHAnalysisScript {

    //数据解析方法
    JSONObject analysis(JSONObject mAnalysisJson) {
        String remainDataStr = mAnalysisJson.getString("remain_data")
        JSONObject dAnalysisJson = new JSONObject()
        dAnalysisJson.put("status", true)
        dAnalysisJson.put("err_msg", "")
        dAnalysisJson.put("device_code", mAnalysisJson.getString("device_code"))
        dAnalysisJson.put("packet_code", mAnalysisJson.getString("packet_code"))
        dAnalysisJson.put("reply_data", "")
        dAnalysisJson.put("event_time", new Date().getTime())

        JSONObject dataJson = JSONObject.parseObject(remainDataStr)

        dAnalysisJson.put("data", dataJson)
        return dAnalysisJson
    }

    /**
     * 组装命令方法
     * 构建为
     *{*   "success": "解析状态",
     *     "err_msg": "信息",
     *     "cmd": "module_code=867725030374398&method=set_switch &on_off=off"
     *}* @param servicesJsonInfo
     * @return
     */
    JSONObject assembleDownCmd(JSONObject servicesJsonInfo) {
        String moduleCode = servicesJsonInfo.getString("module_code")
        String deviceCode = servicesJsonInfo.getString("device_code")
        String subCode = deviceCode.substring(deviceCode.lastIndexOf("_") + 1)
        String packetCode = servicesJsonInfo.getString("packet_code")
        if (packetCode.equals("set_switch")) {
            JSONObject resultJson = new JSONObject()
            resultJson.put("status", true)
            resultJson.put("err_msg", "")
            JSONArray fields = servicesJsonInfo.getJSONArray("fields")
            String cmd = "module_code=" + moduleCode + "&method=" + servicesJsonInfo.getString("packet_code")
            for (int j = 0; j < fields.size(); j++) {
                JSONObject filedJson = fields.getJSONObject(j)
                cmd = cmd + "&" + filedJson.getString("field_code") + "=" + filedJson.getString("field_value")
            }
            resultJson.put("cmd", string2HexString(cmd))
            return resultJson
        }

    }

    /**
     * 转化十六进制编码为字符串
     * @param sourceStr
     * @return
     */
    String string2HexString(String sourceStr) {
        String hexString = "0123456789ABCDEF"
        //根据默认编码获取字节数组
        byte[] bytes = sourceStr.getBytes()
        StringBuilder sb = new StringBuilder(bytes.length * 2)
        //将字节数组中每个字节拆解成2位16进制整数
        for (int i = 0; i < bytes.length; i++) {
            sb.append(hexString.charAt((bytes[i] & 0xf0) >> 4))
            sb.append(hexString.charAt((bytes[i] & 0x0f)))
        }
        return sb.toString()
    }
}
